Bildverstärker

Bildverstärker verstärken das eintreffende Licht bei schlechten Lichtverhältnissen für Anwendungen wie Astronomie, Ultra-Hochgeschwindigkeits-Fotographie, Einzel-Photonen-Zählung und Fluoreszenz-Lebensdauer-Messung. Photek Bildverstärker bieten die höchste Leistung in Bezug auf Auflösung, Geschwindigkeit und Zuverlässigkeit. Photek Bildverstärker können mit integrierten Hochspannungs-Stromversorgungen und Ultra-Hochgeschwindigkeits-Schalt-Modulen individuell auf die kundenspezifischen Anwendungen abgestimmt geliefert werden.



Unsere breite Palette an Bildverstärker-Konfigurationen bietet die größtmögliche Leistung hinsichtlich Auflösung, Geschwindigkeit und Verlässlichkeit und ermöglicht so photonische Messungen auf höchstem Niveau. Photek produziert Bildverstärker mit 18, 25, 40 und 75 mm aktivem Durchmesser - auf besondere Anfrage sogar 150 mm!



Durch die vielfältigen Konfigurationsmöglichkeiten kann für jede Anwendung die optimale Variante gewählt werden. Als Standard-Ausgangsfenster definiert eine FOP die optische Ebene und ermöglicht die hocheffiziente Kopplung mit einem Bildsensor (zB CMOS). Durch die Auswahl der MCPs kann der Verstärkungsbereich der Anwendung angepasst werden.



Die Bildverstärker können mit Spannungsversorgung und Schaltmodul kombiniert werden. Diese periphere Elektronik kann entweder mit dem Bildverstärker in einer Einheit zusammen gefasst werden oder oder als separate Teile.



Data sheet

Eingangsfenster

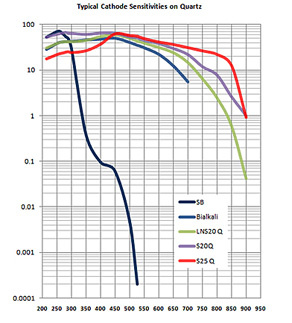

Bildverstärker können mit unterschiedlichen Eingangsfenstern ausgestattet sein. Das Transmissionsspektrum ist dabei natürlich die wichtigste Eigenschaft. Für Anwendungen mit direktem Kontakt mit der (selbstleuchtenden) Probe bietet sich ein Fiberoptikfenster an.

Photokathode

Die Photokathode definiert das Empfindlichkeitsspektrum des Bildverstärkers. Zusätzlich wird die Gatebarkeit durch die elektrische Leitfähigkeit begrenzt. Mit kurzen Gatezeiten (bis in den unteren ns Bereich) werden entsprechende Belichtungszeiten erreicht.

Anzahl MCPs / Verstärkung

Bildverstärker werden mit 1, 2 oder 3 MCPs aufgebaut. Jede MCP erhöht den maximalen Verstärkungsfaktor, allerdings zu Lasten der Auflösung.

Bildverstärker ohne MCP ("Dioden") werden hauptsächlich eingesetzt für die Erhöhung der Lichtdichte (Booster) bei sehr kurzer Belichtungszeit.

Phosphorschirm

Der Phosphorschirm definiert folgende Eigenschaften, die je nach Anwendung unterschiedlich gewichtet werden: Abklingzeit, Effizienz (Photonen/Elektron) und Farbe.

Die gängigsten Optionen sind

P43: grün, hohe Effizienz, mittelschnell

P46: grün, mittlere Effizienz, schnell

P47: blau, hohe Effizienz, sehr schnell
